Marea ha sido adjudicataria de las obras de sustitución de las tuberías de lavado y filtrado en el Edificio 2 de la ETAP Lanchas de Genil en Granada de EMASAGRA. El objeto del proyecto es el de la sustitución de la tubería de impulsión del proceso de lavado de filtros y el estudio necesario para llevarla a cabo, así como la sustitución de las actuales válvulas neumáticas y la electricidad y control asociado a ellas.
Actuaciones en tubería de lavado
El planteamiento del proyecto es la sustitución completa de la tubería de lavado y filtrado, desde la entrada al canal hasta justo la entrada a los filtros, donde se conectará al tubo pasante con brida existente, que no se desmontará y tan solo se tratará.
La nueva tubería de lavado de filtros será de Acero al carbono, soldado, de espesor 10 mm, con características y dimensiones según UNE-EN 10217-1 (DIN 2458). Para garantizar la calidad del agua, y alargar la vida útil de la tubería, dispondrá de un revestimiento INTERIOR mediante pintura epoxi aplicado mediante 2 capas de espesor de 250 μm, sumando un total de 500 μm medido sobre película seca.
Exteriormente tendrá revestimiento mediante una mano de imprimación y dos manos de pintura al esmalte con certificado de calidad alimentaria.
También se sustituyen completamente las actuales válvulas de filtrado (DN400) con actuador neumático, que pasaran a ser válvulas de mariposa de con actuador eléctrico.
Actuaciones en tubería de filtrado

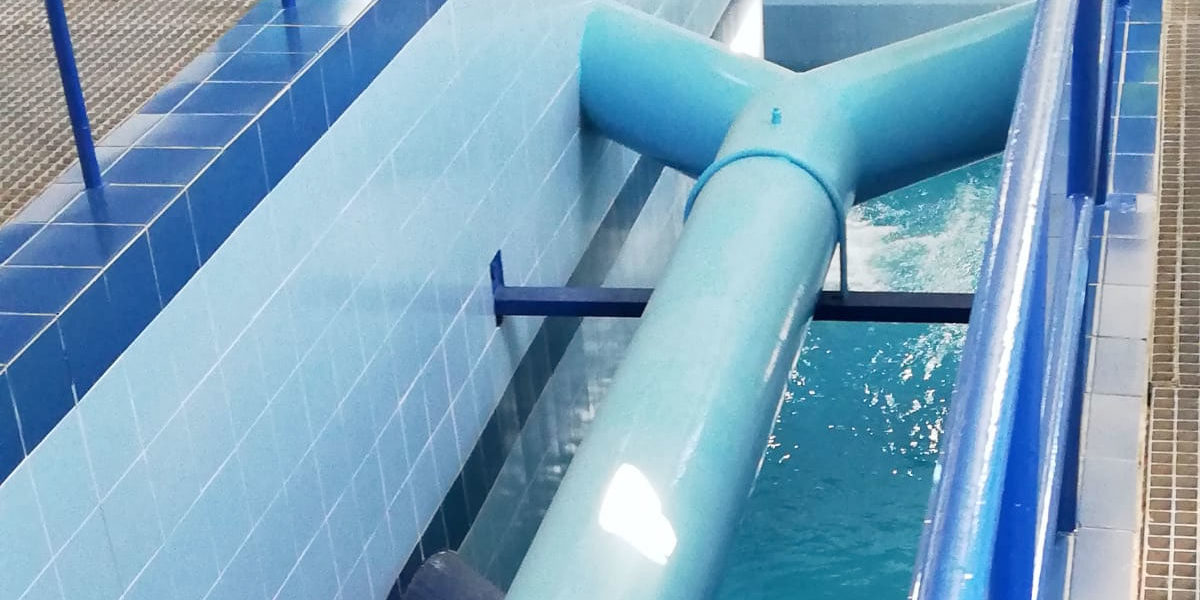

El planteamiento del proyecto es la de independizar la tubería de lavado de la de filtrado, que actualmente están comunicadas por una “T”.
Se procederá a perforar el muro de hormigón que comunica el filtro con el canal, y se instalará una nueva tubería de filtrado que será de Acero Inoxidable, soldado, de espesor 6 mm, con características y dimensiones según ISO-1127.
También se sustituyen completamente las actuales válvulas de lavado (DN 300) con actuador neumático, que pasaran a ser válvulas de mariposa de con actuador eléctrico.
También se sustituyen completamente las actuales válvulas de vaciado (DN 125) con actuador manual, que pasaran a ser válvulas de mariposa de con actuador eléctrico.
Actuaciones en tubería de aire
Aunque no se sustituye la tubería de aire, si se realizarán sobre ella las siguientes acciones:
– Se sustituyen completamente las actuales válvulas (DN 350) con actuador neumático, que pasaran a ser válvulas de mariposa de con actuador eléctrico.
– Se pinta exteriormente mediante una mano de imprimación y dos manos de pintura al esmalte con certificado de calidad alimentaria.
Actuaciones en electricidad y control de válvulas
De la planta 2, ETAP, se van a sustituir las actuales válvulas de control neumático por válvulas motorizadas. Para ello será necesario la elaboración e instalación de 4 cuadros de control, uno para cada filtro, que dispone de 4 válvulas motorizadas, y eliminar sistema neumático. La duración de la obra es de 3 meses y el presupuesto, supera los 130.000 €.
